Induktív szenzorok bekötése

Juhász Gergely



A végállások elhelyezését, általános bekötését már átvettük ebben a cikkben: Induktív szenzorok alkalmazása

Lássuk, hogyan kell bekötni az induktív szenzort az illesztőkártyába, akár PNP akár NPN.

Röviden, tömören, lényegretörően!

Illesztőkártya 3v3:

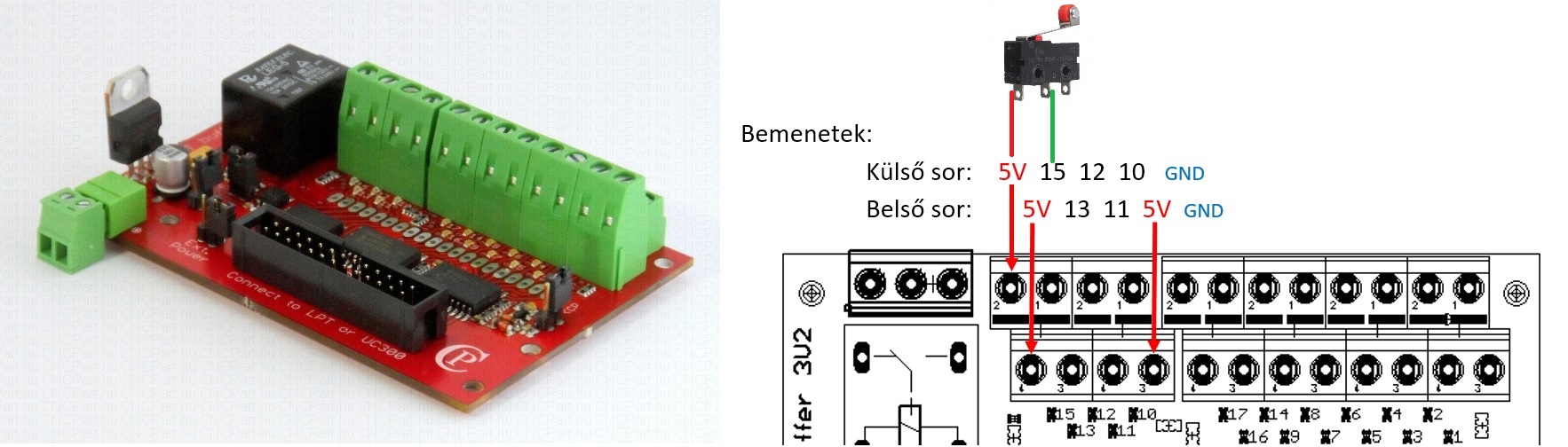

Végállás kapcsoló bekötése:
Célja az 5V-os tápfeszültséget a bemenetre továbbítani.

Nem ajánlott:*

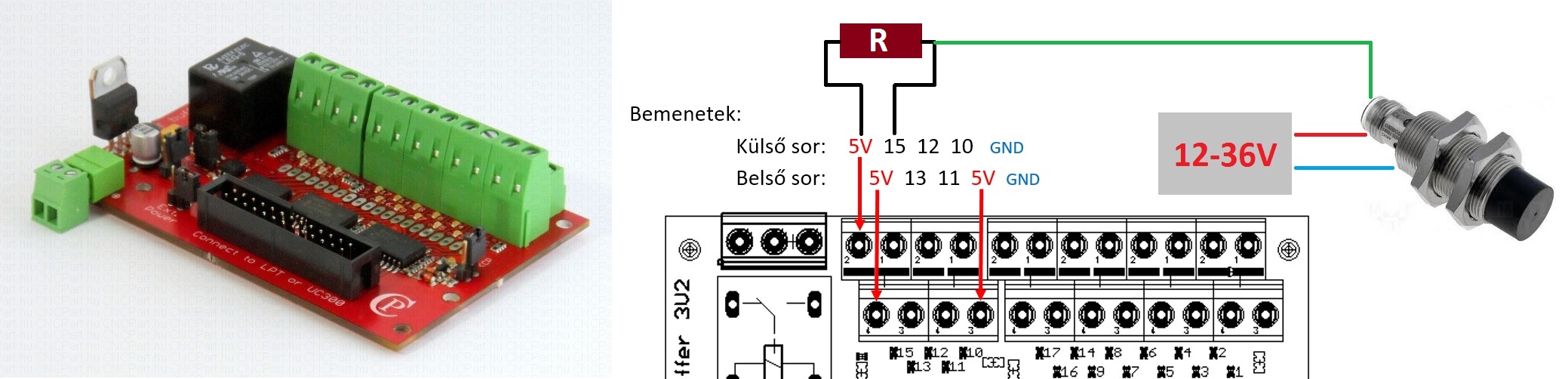

NPN induktív bekötés:
Az induktív szenzor érzékelés esetén földre húzza a kimenetét. Emiatt a bemenetet 5V-ra fel kell húzni egy ellenállással. A bemenetet a szoftverben negálni kell. A szenzor és az illesztőkártya GND-jét közösíteni kell.

AJÁNLOTT:

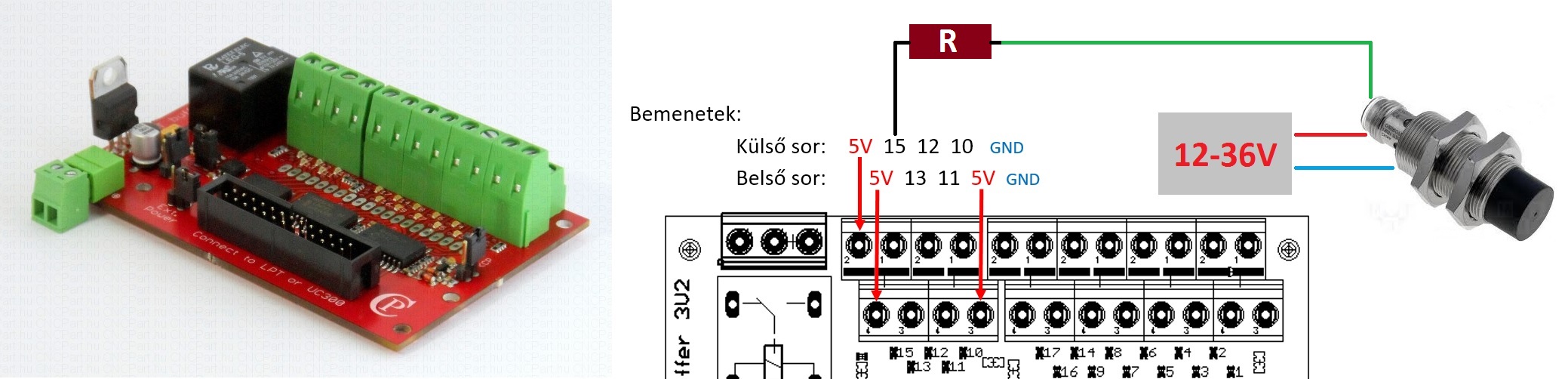

PNP induktív bekötés:
Az induktív szenzor érzékelés esetén a saját tápját kapcsolja a kimenetére. Emiatt a bemenetet védeni kell a túl magas feszültségtől egy ellenállással.  A szenzor és az illesztőkártya GND-jét közösíteni kell.

Az ellenállás értéke (ohm-ban):
12V-os feszültség esetén az ellenállás értéke lehet 330-tól 1k-ig.
24V-os feszültség esetén 1k-tól 3.3k-ig bármi használható.
Ezáltal 1k 0.5W-os ellenállás megfelelő.

És a jó hír: ezt az ellenállást mi automatikusan mellékeljük az induktív szenzorokhoz!

Ha szükséges a precíz beállás, vagy a tegnapi munka hibátlan folytatása, akkor használj induktív szenzort!
