Leírás és Paraméterek
4 tengelyes komplett, dobozolt, léptető motor vezérlő,
32V 2A motor kimenettel,
4 db relés kimenettel.
Bedobozoltunk számodra egy 4 tengelyes léptetőmotor vezérlőt. beépített tápegységgel, 2A-es kimeneti árammal, 4db relé kimenettel.
200x150mm-es alapterületben elhelyeztük a komplett tápegységet, a motorvezérlőt, profi csatlakozókat, egy vészstop gombot és még egy 4relés panelnek is jutott hely!
Nézzük a főbb tulajdonságait:
- 1, 2, 3 vagy 4 tengely üzemeltethető vele
- profi csatlakozók a hátoldalon
- akár 2A-ra is képes tekercsenként,
- beépített hálózati tápkábel
- tápfeszültség: toroid által előállított 32V
- egész, 1/2, 1/4, 1/8, 1/16, de akár 1/32-es mikrolépés
- LPT bemenet (UC100-zal bővíthető)
- charge pump
- előlapi vészstop gomb
- galvanikusan leválasztott, zárókontaktot váró bemenetek
- 4 relés kimenet, melyből az egyiket az "enable" jel vezérli
- 150x200x100mm-es méret
Beépített modulok:

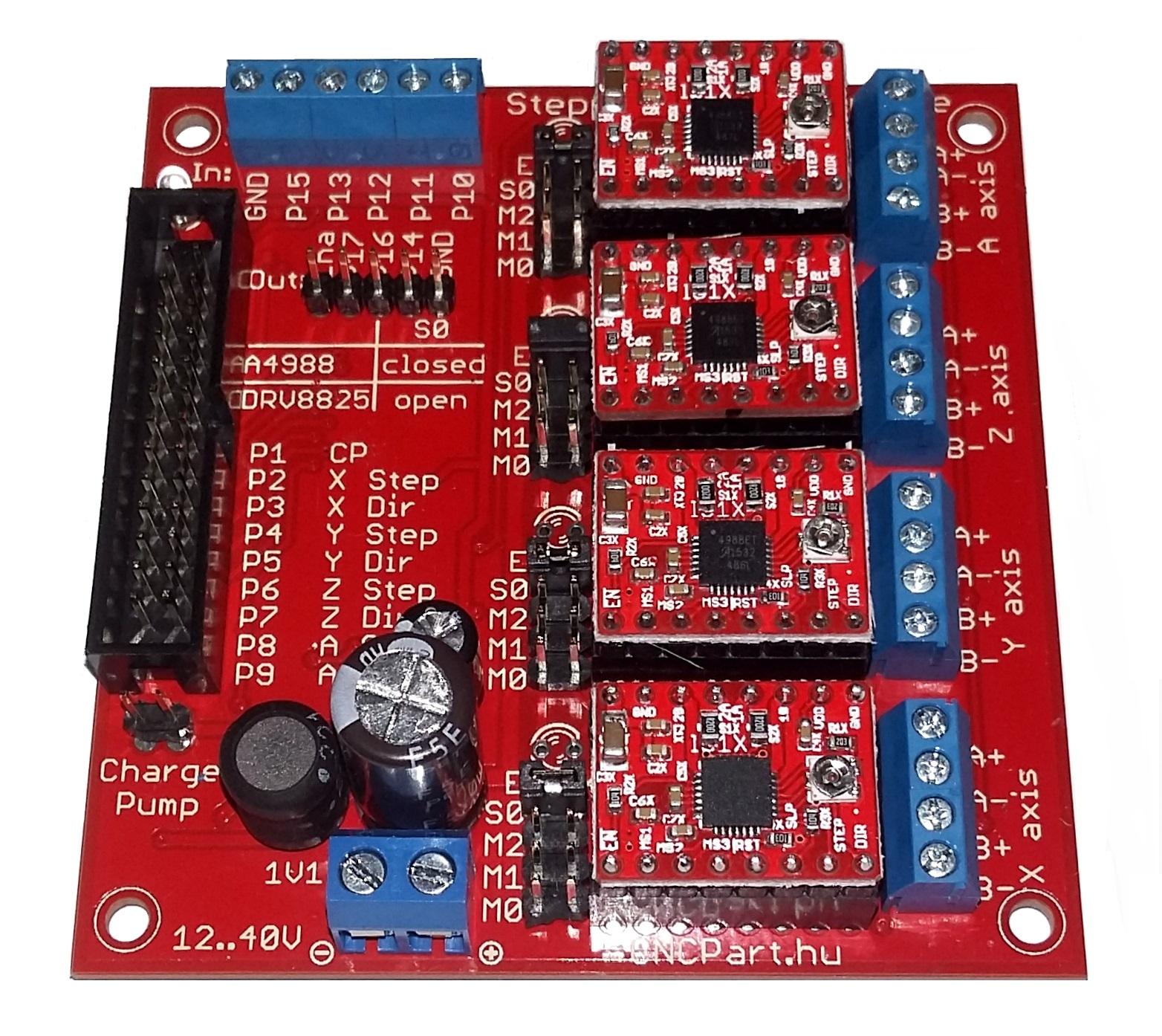

Léptetőmotor vezérlő bölcső
A4988 léptető motor vezérlő modul
Természetesen ez cserélhető DRV8825-ös modulokra, mellyel 2.2A is elérhető

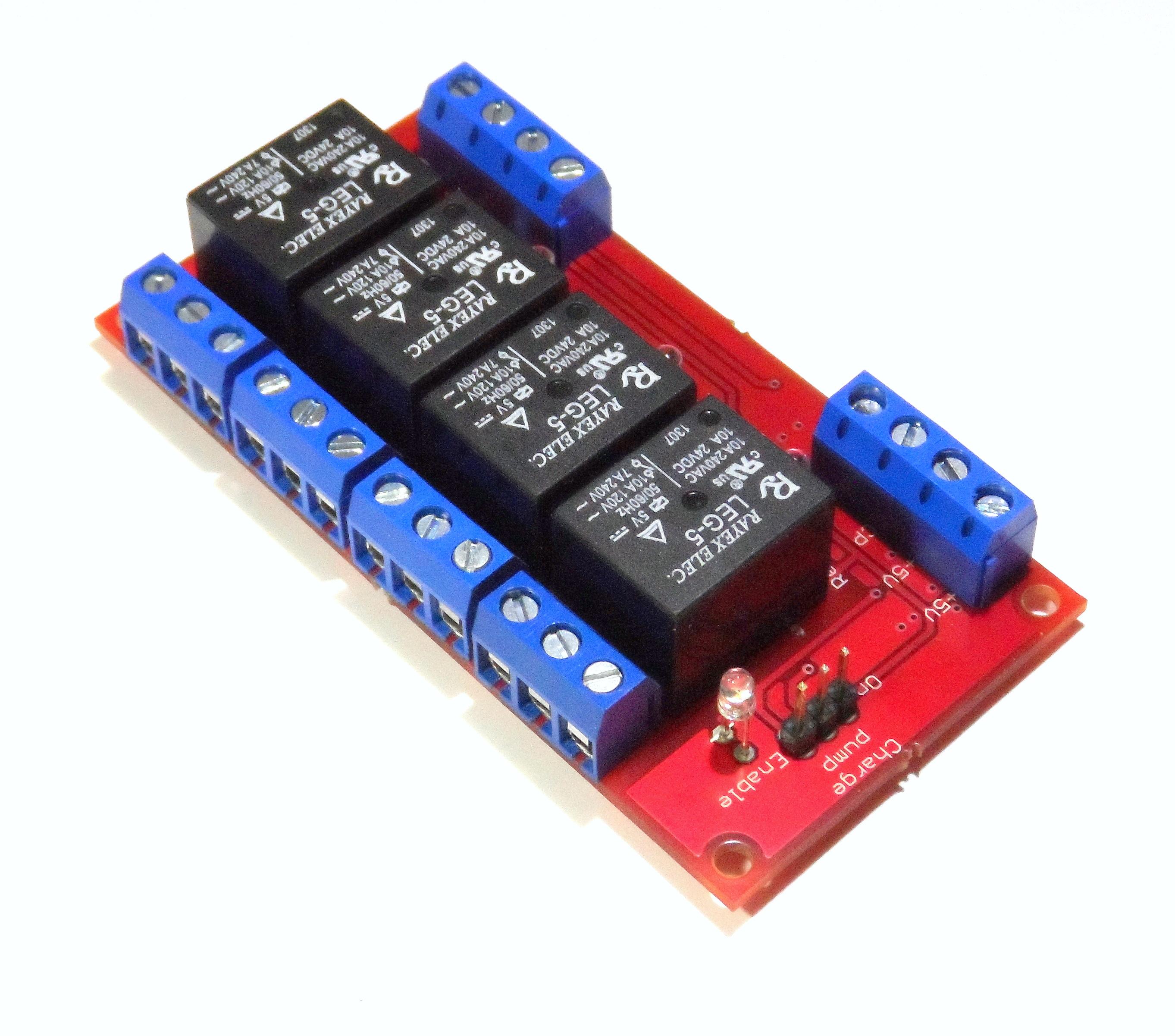

4x Pico Relay

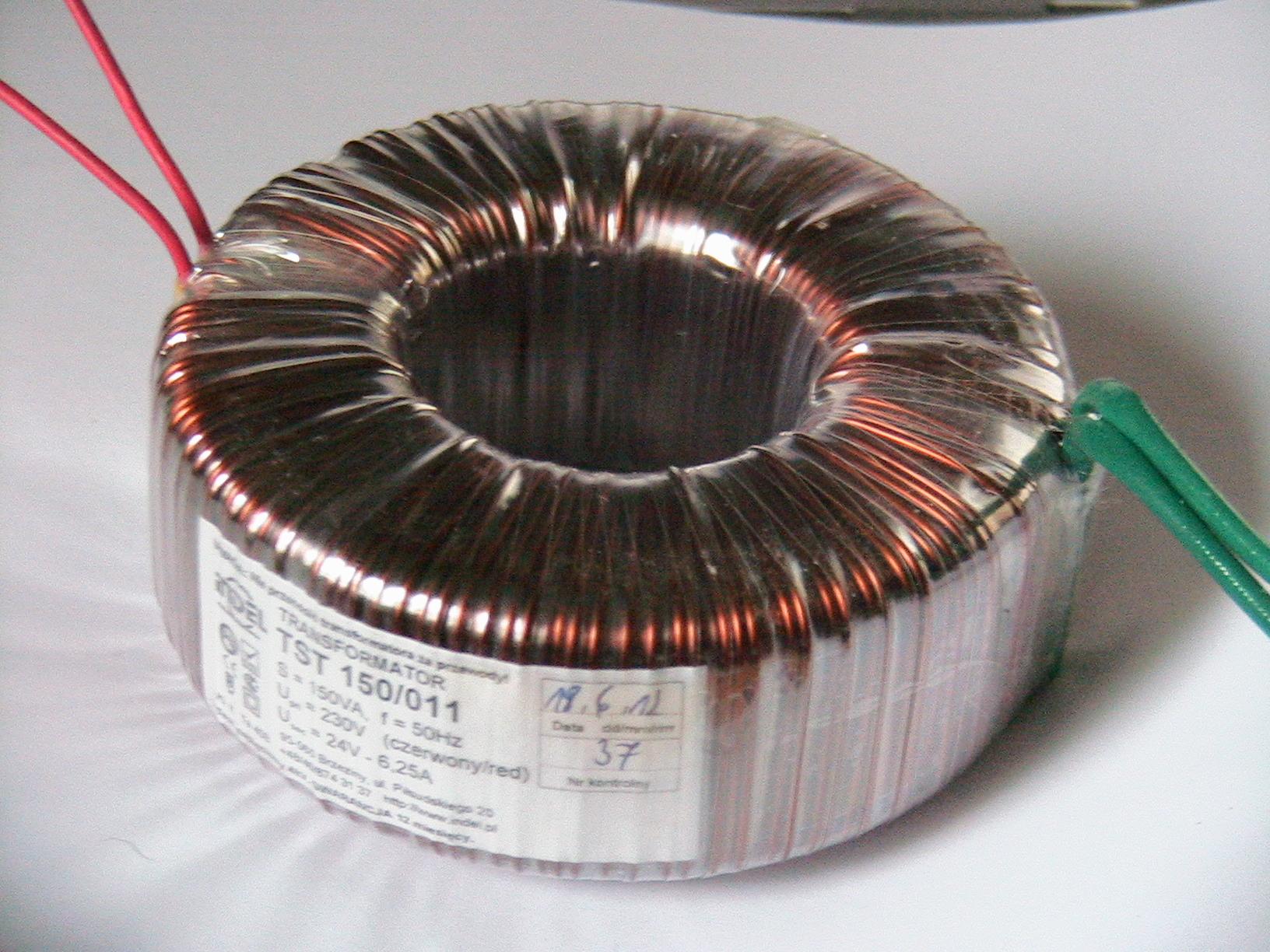

150VA toroid transzformátor

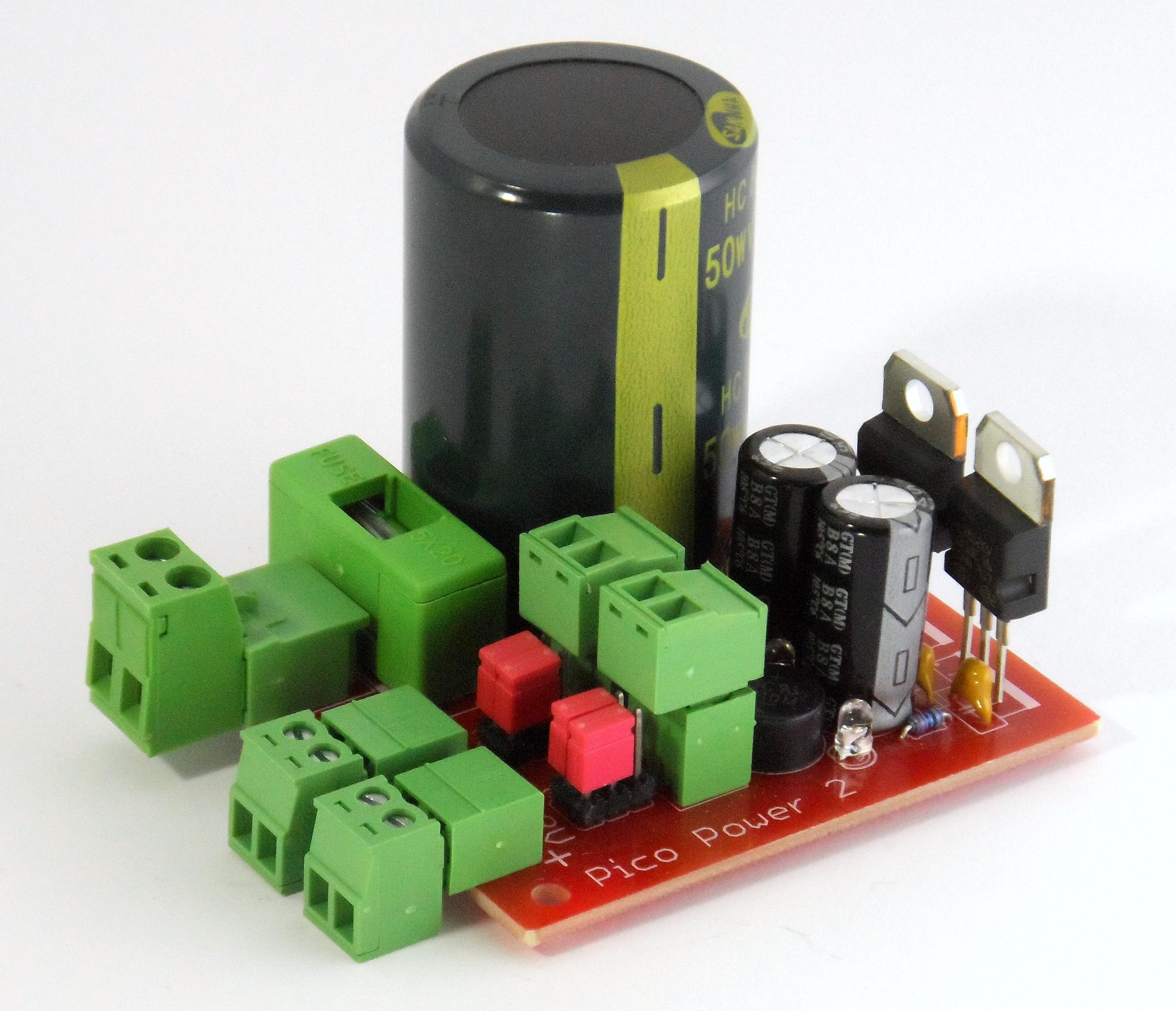

Pico Power 2 táppanel
